Kako mogu izračunati područje filtracije filtriranih materijala?

Izračunavanje područja filtracije filtriranih materijala presudan je korak u dizajnu i odabiru filtracijskih sustava. Kao dobavljač materijala za filtriranje visokog kvaliteta, razumijem važnost točnih izračunavanja filtracije za postizanje optimalnih performansi filtracije. U ovom postu na blogu podijelit ću neke uobičajene metode i razmatranja za izračunavanje područja filtracije različitih vrsta filtriranih materijala.

Razumijevanje osnova područja filtracije

Površina filtracije je ukupna površina materijala filtra koja je dostupna za tekućinu (tekućina ili plin) koji prolazi tijekom procesa filtracije. Veće područje filtracije općenito omogućava veću brzinu protoka i duži vijek filtra, jer omogućuje više prostora za zagađenik.

Izračunavanje područja filtracije za ravne filtrirane materijale

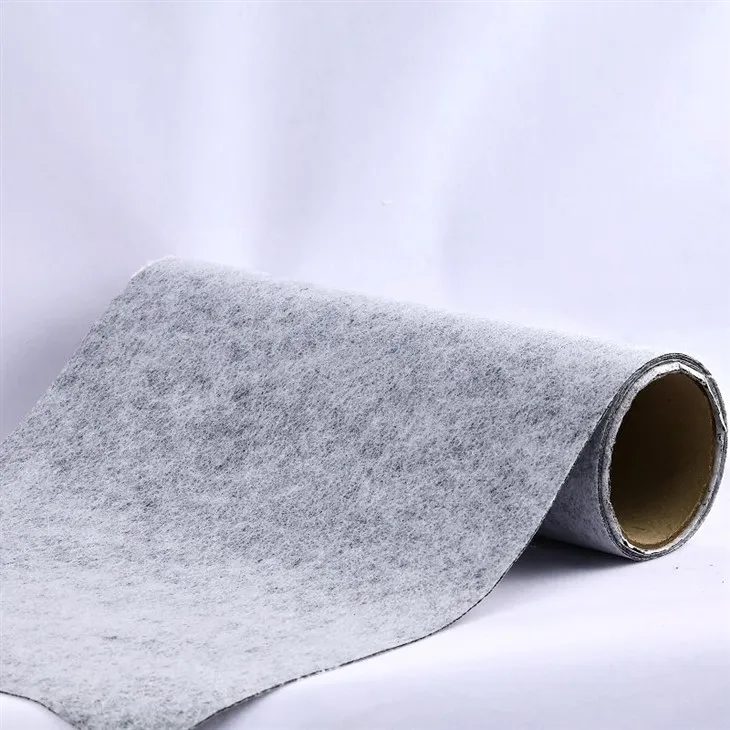

Ravni filtrirani materijali, poputAktivirani karbonski netkani filter tkanina, su među najjednostavnijim za izračunavanje. Osnovna formula za izračunavanje područja pravokutnika (koji je uobičajeni oblik za ravne filtre) je (a = l \ puta w), gdje je (a) područje, (l) je duljina, a (w) je širina.

Na primjer, ako imate ravni lim netkanog filtra od aktivnog ugljika koji je dugačak 2 metra i širok 1,5 metara, područje filtracije (a = 2 \ puta1,5 = 3) kvadratne metra.

U nekim slučajevima filter može imati složeniji oblik. Za trokutasti ravni filter, formula područja je (a = \ frac {1} {2} \ puta b \ puta h), gdje je (b) baza i (h) je visina. Ako je baza trokutastog filtra 1 metar, a visina 0,8 metara, tada (a = \ frac {1} {2} \ Times1 \ Times0,8 = 0,4) kvadratne metra.

Izračunavanje područja filtracije za naplate materijale filtra

Opetirani materijali za filtriranje naširoko se koriste u aplikacijama gdje je veliko područje filtracije potrebno spakirati u mali prostor.Automobilski papir za filtriranje zrakaČesto je naplaćen kako bi povećao svoj kapacitet filtracije.

Da biste izračunali površinu filtracije u obliku filtra, morate razmotriti broj pletiva, visinu svakog pletiva i duljinu filtra. Formula za površinu filtracije naboranog filtra je (a = 2 \ puta n \ puta h \ puta l), gdje je (n) broj pletiva, (h) je visina svakog pletiva, a (l) je duljina filtra.

Recimo da papir za automobilski filter zraka ima 50 pletiva, svaki je plet visok 0,05 metara, a duljina filtra 0,3 metra. Tada je područje filtracije (a = 2 \ Times50 \ Times0.05 \ Times0.3 = 1,5) Kvadratni metar. Faktor 2 proizlazi iz činjenice da svaki pleteni ima dvije strane koje doprinose području filtracije.

Izračunavanje područja filtracije za cilindrične filtrirane materijale

Cilindrični materijali za filtriranje, poputMediji filtra zraka s mrežicom, obično se koriste u sustavima za filtraciju zraka i tekućine. Formula za bočnu površinu cilindra (koja je područje filtracije za cilindrični filter) je (a = 2 \ pi rh), gdje je (r) polumjer cilindra i (h) je visina (ili duljina) cilindra.

Pretpostavimo da cilindrični medij filtra zraka s mrežicom ima polumjer od 0,1 metra i visinu od 0,5 metara. Korištenje formule (a = 2 \ pi \ Times0.1 \ Times0.5 \ cca 0,314) kvadratne metara.

Razmatranja u izračunavanju područja filtracije

1. Učinkovito područje filtracije: U nekim slučajevima nisu dostupna sva površina filtriranog materijala za filtraciju. Na primjer, ako postoje potporne strukture ili područja koja su blokirana, ta se područja trebaju oduzeti od ukupne izračunate površine kako bi se dobila efektivna područja filtracije.
2. Kompresija i širenje: Filtrirani materijali mogu se proširiti ili komprimirati tijekom postupka filtracije, posebno u primjenama s visokim tlačnim diferencijalima. To može utjecati na stvarno područje filtracije i treba ga uzeti u obzir u preciznijim proračunima.
3. Filtri s više slojeva: Za filtre s više slojeva različitih materijala, svaki sloj može imati različito područje filtracije. U takvim slučajevima, cjelokupno područje filtracije obično se određuje slojem s najmanjim učinkovitim područjem, jer će to biti ograničavajući faktor za brzinu protoka.

Važnost točne izračunavanja područja filtracije

Točan izračunavanje područja filtracije ključan je iz nekoliko razloga. Prvo, pomaže u pravilnoj veličini filtra za određenu aplikaciju. Ako je područje filtracije premalo, filter se može brzo začepiti, što dovodi do smanjenja brzine protoka i povećanja pada tlaka. To ne može samo smanjiti učinkovitost filtracijskog sustava, već također uzrokovati oštećenje drugih komponenti u sustavu.

Drugo, točan izračun područja filtracije važan je za učinkovitost troškova. Korištenje filtra s područjem filtracije odgovarajuće veličine osigurava da niste gotovi - ulažite u veći filter nego što je potrebno, a istovremeno izbjegavajte troškove povezane s čestim zamjenama filtra zbog podcjenjivih filtera.

Kontaktirajte za nabavu i savjetovanje

Ako ste u procesu dizajniranja filtracijskog sustava ili tražite kupnju materijala za filtriranje visokog kvaliteta, tu sam da pomognem. Bilo da vam treba pomoć u izračunavanju područja filtracije za vašu određenu prijavu ili želite istražiti naš asortimanAktivirani karbonski netkani filter tkanina,,Automobilski papir za filtriranje zraka,,Mediji filtra zraka s mrežicom, i ostali filtrirani proizvodi, slobodno nas kontaktirajte. Možemo vam pružiti detaljne informacije o proizvodima, tehničku podršku i konkurentne cijene. Radimo zajedno kako bismo pronašli najbolje rješenje za filtraciju za vaše potrebe.

Reference

• Cheremisinoff, NP (2002). Priručnik o filtraciji. Technomic Publishing.
• Kupnje, DB, & Wakeman, RJ (2007). Tehnologija filtracije i razdvajanja krute/tekuće. Wiley - vch.
